Холодильники STINOL — очень надежные и долговечные, однако и среди них бывают агрегаты, требующие ремонта. Например, наша новая работа по устранению неисправности холодильника СТИНОЛ — перестал холодить. Наш мастер оперативно выехал на Б. Арнаутскую и провел диагностику, выяснив, что холодильник действительно не набирает холод и причина в таймере оттайки ТИМ-01. Попутно выявлена проблема в дренажном ТЭНе.
Дренажный ТЭН холодильника Stinol: зачем нужен и как заменить

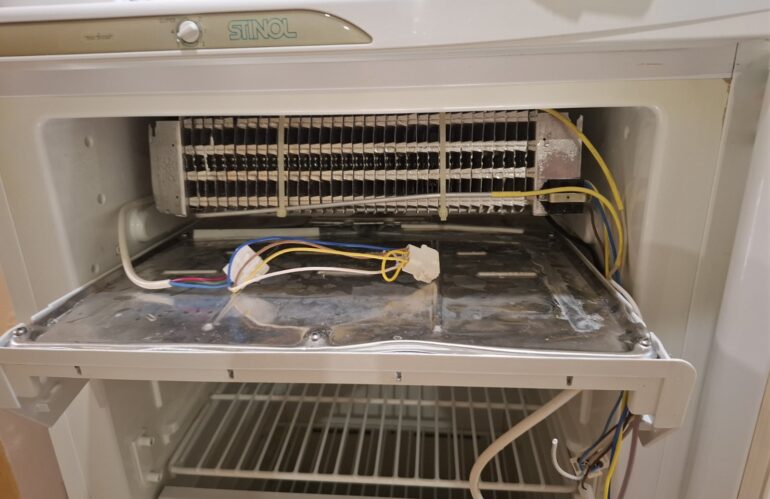

Дренажный ТЭН в холодильниках Stinol — это компактный нагревательный элемент, который защищает систему слива талой воды от замерзания. Он работает в паре с главным ТЭНом испарителя в холодильниках с системой No Frost. Если этот узел выходит из строя, нарушается весь цикл автоматической оттайки, что приводит к скоплению льда в морозильной камере.
Зачем нужен дренажный ТЭН
Во время цикла оттайки главный нагреватель растапливает иней на испарителе. Образовавшаяся вода стекает вниз, в специальный поддон, а оттуда через дренажное отверстие уходит наружу — в лоток над компрессором.Поскольку в морозильной камере сохраняется отрицательная температура, металлическое или пластиковое основание поддона сильно охлаждено. Без принудительного подогрева талая вода замерзнет прямо на пути к сливу. Дренажный ТЭН (нагреватель каплепадения) включается одновременно с основным ТЭНом, подогревает поддон и гарантирует, что вся вода успеет уйти в дренаж до окончания цикла оттайки.
Признаки неисправности
Понять, что ТЭН поддона перегорел, можно по следующим симптомам:
- Лед под ящиками. На дне морозильной камеры образуется толстая ледяная корка.
- Вода в холодильной камере. Если забивается или замерзает общий канал, вода начинает сочиться через технологические отверстия внутрь каналов распределения воздуха.
- Постоянная работа компрессора. Из-за намерзания «шубы» нарушается циркуляция холодного воздуха. Датчики фиксируют высокую температуру, и мотор работает без остановки.
- Вентилятор задевает лед. Слышен характерный треск или скрежет лопастей вентилятора о намерзший лед за задней панелью.
Конструктивные разновидности для Stinol
В зависимости от года выпуска и модели холодильника (например, легендарные Stinol 102, 104, 107 или более поздние модели RF NF) применяются два типа нагревателей:

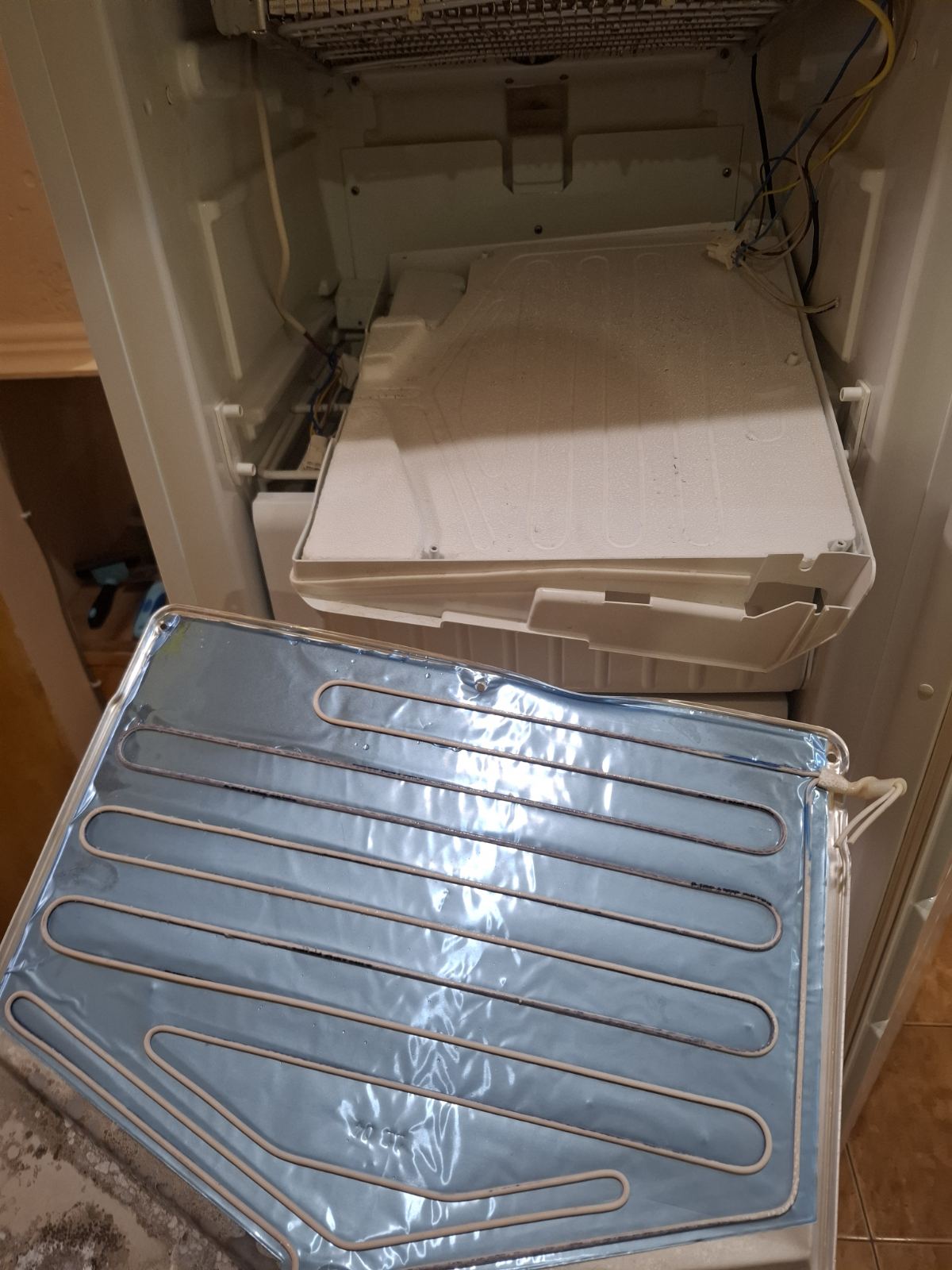

- ТЭН на фольге (артикул C00851066). Представляет собой тонкий нагревательный провод, уложенный зигзагом и заклеенный между слоями плотной алюминиевой фольги. На заднюю сторону нанесен клейкий слой. Его стандартная мощность составляет 70 Вт, сопротивление исправного элемента — около 700–800 Ом. Наклеивается прямо на дно поддона под испарителем.
- Гибкий ПЭН (греющий кабель). Представляет собой тонкий гибкий провод в силиконовой изоляции. Чаще применяется как универсальное средство ремонта. Его частично укладывают на поддон, а конец провода опускают непосредственно внутрь сливной трубки на 5–10 см, чтобы исключить промерзание самого узкого места канала.
Конструктивные и схемотехнические особенности ТИМ-01

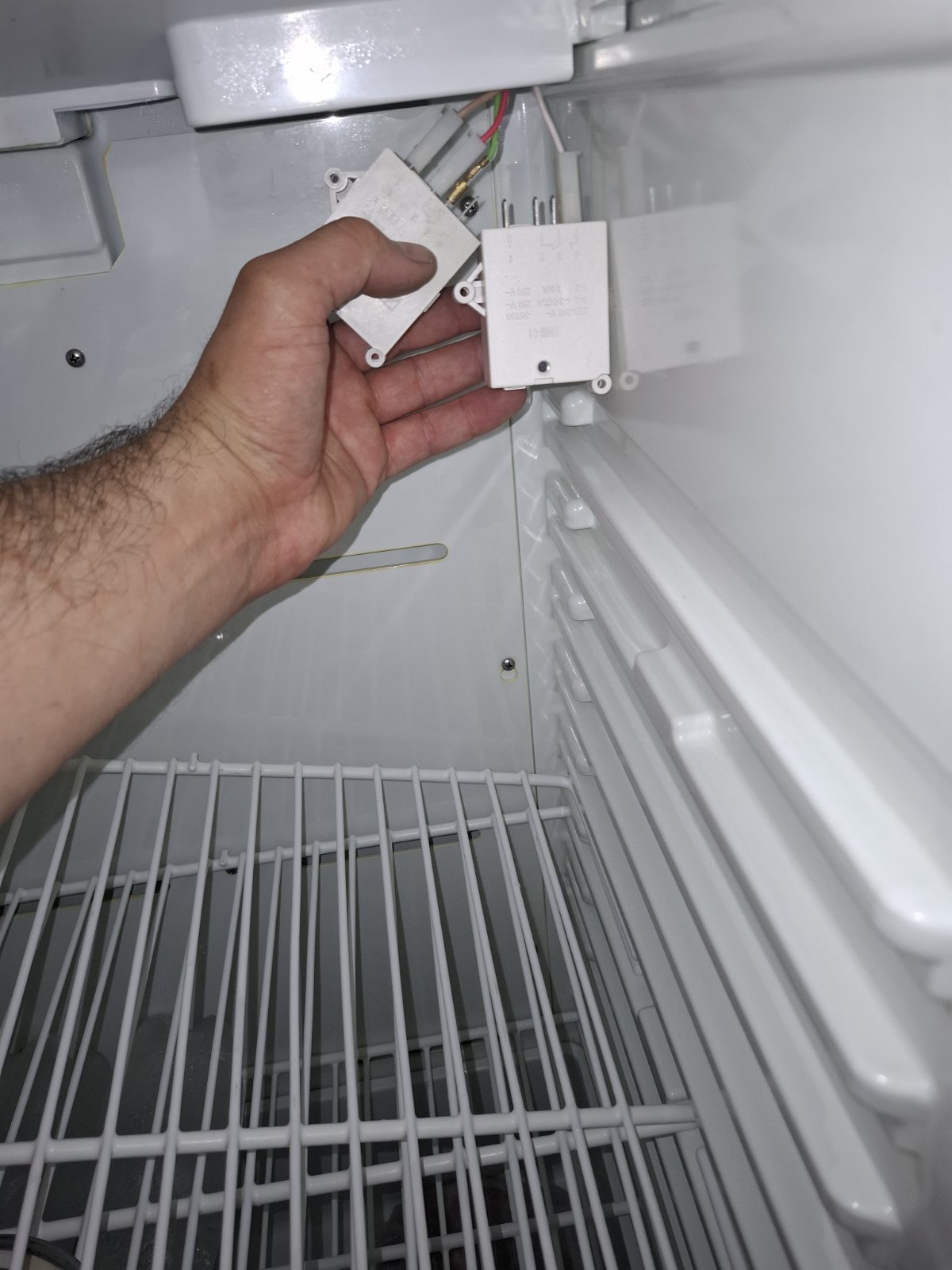

Таймер ТИМ-01 (ТИМ-01Н) представляет собой специализированное электронное устройство дискретного действия на базе микроконтроллера. Он интегрируется в силовой шлейф управления узлами системы No Frost (коды производителя по каталогам Indesit/Stinol: C00298587, C00277063).
В холодильниках Stinol с системой No Frost таймер оттайки автоматически переключает питание между компрессором и системой размораживания. Его основная задача — периодически отключать охлаждение и подавать напряжение на нагревательные элементы, обеспечивая удаление инея с испарителя и беспрепятственный слив талой воды.
В режиме охлаждения фазное напряжение подается на мотор-компрессор. После завершения установленного интервала работы таймер переводит контакты в положение оттайки. В этот момент компрессор отключается, а питание поступает на цепь нагревателей.
В состав цепи размораживания входят:
- основной ТЭН испарителя, удаляющий наледь с поверхности теплообменника;
- дренажный ТЭН (нагреватель поддона, артикул C00851066), предотвращающий замерзание талой воды в сливном канале.
Оба нагревателя включаются одновременно и работают в течение всего цикла автоматической оттайки. После завершения цикла таймер вновь переключает питание на компрессор, восстанавливая режим охлаждения.
Электрические характеристики
- напряжение питания — 220–240 В, 50 Гц;
- напряжение на выходе таймера соответствует напряжению питающей сети;
- коммутация осуществляется механическими контактами таймера;
- дренажный ТЭН C00851066 имеет мощность около 70 Вт;
- сопротивление исправного дренажного ТЭНа составляет примерно 700–800 Ом.
Алгоритм коммутации
- Подача питания на мотор-компрессор.
- Работа холодильника в режиме охлаждения.
- По истечении заданного времени таймер отключает компрессор.
- Фазное напряжение переключается на цепь оттайки.
- Одновременно включаются ТЭН испарителя и дренажный ТЭН.
- После завершения цикла размораживания таймер отключает нагреватели.
- Питание снова подается на компрессор, и начинается очередной цикл охлаждения.
Особенности диагностики
Если таймер исправен, но дренажный ТЭН не получает питание в режиме оттайки, необходимо проверить целостность проводки, разъемов и защитного термостата (термопредохранителя), входящего в цепь нагревателей. При наличии напряжения и отсутствии нагрева следует измерить сопротивление ТЭНа мультиметром. Значение, значительно отличающееся от номинального, или полный обрыв цепи свидетельствуют о необходимости замены нагревательного элемента
